硬質(HA)、特殊硬質(SHA)アルマイト

  • ご指定がない限り、皮膜厚さは5~20 µmが規格の評価皮膜厚さとなります。ご依頼の際は是非ご相談下さい。
  • 合金種、皮膜厚さにより、黄褐色~褐色~黒、黄褐色~褐色~乳青色、グレー~黒等の色調変化が生じます。色調と皮膜厚さから合金種を推測することが出来ます。
  • 弊社の硬質アルマイトのSHAはどの合金種、製造方法でも硬質アルマイトが作製可能です。
  • アルミニウム表面処理の規格一つであるJIS H 8603(アルミニウム及びアルミニウム合金の硬質陽極酸化皮膜)に基づく皮膜で通常の硬質アルマイトはこちらをご覧ください。

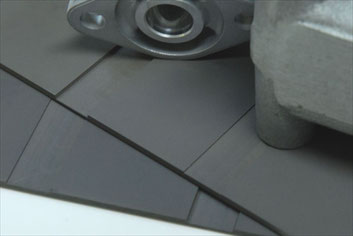

    Hard (HA), Special Hard (SHA) Anodic Oxide Coating

硬質アルマイト(HA) Hard Anodic Oxide Coating (HA)

適応合金
Applicable Alloys
アルミ鋳物(AC4C,4D,7A,7B)
アルミダイカスト(ADC5,6)
皮膜厚さ
Film Thickness
5~50μm、特に指示のない場合は5~20μmを標準とします。
皮膜の硬さ
Film Hardness
合金によって異なります。
350HV以上……AC4C,4D,7A,7B、ADC5,6
処理可能最大寸法
Maximum Treatable
Measurements

長物・・・2500㎜×1000㎜×500㎜

板物・・・2300㎜×2100㎜×500㎜

※傷つきやすい為、事前にご相談ください。

特殊硬質アルマイト(SHA) Special Hard Anodic Oxide Coating (SHA)

 適応合金
Applicable Alloys
ADC10,12をはじめ、すべての合金に適応します
皮膜厚さ
Film Thickness
5~50μm
皮膜の硬さ
Film Hardness
合金によって異なります。
330HV以上……AC4C,4D,7A,7B、ADC5,6
処理可能最大寸法
Maximum Treatable
Measurements
2500㎜×1000㎜×500㎜

※材質、成形方法により異なります。

寸法増加量(片面についての変化量)

増加量(㎜)=皮膜厚さ(㎜)×0.45~0.50
※合金によって異なるため、図面指示の場合は事前にご相談ください。
[例]硬質アルマイト50μm処理時の片面の寸法増加量
片面の増加量…0.05㎜×0.45~0.50=0.022~0.025㎜.

打ち合わせ上の注意及び確認事項

  • 合金名
  • 有効面(必要とされる面)及びマスキング部位(処理を行なわない部位)
  • 皮膜厚さ及び寸法(機械加工寸法、仕上げ寸法)
  • 皮膜厚さ及び合金種による色調違いと限度見本(上限、基準、下限)
  • ラッキング用接点部位
  • 図面、サンプル
  • 検査基準、外観判定基準、包装基準等

アルミニウム・マグネシウムのアルマイト・化成処理のお見積り、お問い合わせ

会社案内

詳しい地図はこちら

  • 〒242-0027
    神奈川県大和市下草柳822-3
  • TEL:046-264-1311
  • FAX:046-264-7010
  • 受付時間 8:00~17:00

お問い合わせ
